  く・み・た・て・で・こ・ざ・る 「目 次」 Assembly  inf。  170106ed  91010
 組立はゆっくり楽し んでください。 組立ててナンバーまで取れる日本初の体験です。

                                                                                                                                 above designed by mcdb thanx!

0 組立一般情報版(組 立は楽しんで.. 斜め読みでも) Generaly assembling

 エンジンカバーを外して 作業をするときにはむき出しになったマフラーカバーな どの部品の端部などのエッジ部に注意し怪我等なさらぬようにして ください。 軍手をして作業をすることもお勧めです。 (実際素手で作業が好きの私は、エ ンジン搭載時に指を切ったことがあります) 。 危険はしないように

● 仔猿組立 各モデルの共 通組立基礎情報です (暫定少し  Assy tips 1
1  -Z31A Z31Aは デビューより、キットの楽しさに挑戦してきました。俺は組説なんか無しで組んだ!とか、組 立説明書の無い1型時代でのゲームみたいなところの楽しみは続いてます。ミーにも参加して 謎解きしてください。改訂作業中

2       -M
z31/35M            Z31M 組み立て Assy M typte


3     -CZ cz70
幼稚な組概念図  assy image
緊急プリント用身編集 版 assy what  how

4      -X    X36Y系は 旧 X35とST36Rの合作暫定組立て要領を 参考に してください、
 幼稚な組bolt概 念図 assy  image
 例
 1  実際組んだ人のブログ マイケルさん
 2  モトモリ-ノ への 道 美研さん
5    -ST ST31  ST36Rコヌーピー 組立 情報順次掲載  一部建設中
by components
   x35up6   -OP
オ プション等の組付 け (準備中)

アップマフ ラー35系
ダウンマフラー取り付け
アルミフェンダーも組立

7  -Elec
配 線図 プラスを、 アースをとしています。
Ckでは配線 図は不得意項目のため申 し訳ありません

OP の"9LED ウィンカー"はキ イロがプラス,
 マ イナスです。間違えぬよ う注意を

  ▲

 ---
        8     - - はやみ表 作成更新中
   リコイル巻直し 36系 での巻き直し入 替え(思うより出来る) (ページ作成 中)(X36付記事項も追記中)
36系リコイルカバー(プラ製)取付要領も記載
2
36 系エンジンの搭載など。

リコイルカバー;標 準のリコイル仕様の場合は取付ブラケットに合わせて一部 カットが必要となります。ポリタンク使用の場合はタンクはヒートガンなどで修正。

●エンジンホールドの右側のプレート;31.35.系共用のため、 画像を参考に不要な部分をエンジンに当たらないようにカットしてください。
カットするのが困難な方は 事前に言っていただければ ck で加工依頼しまして準備します。 36専用品は企画中です。


3         ポリフェンダ -カッ トの絵図
模型用鋸で数十倍の時間を掛けて(笑) チマチマと切り出します。カッターで丁寧が意外といい。

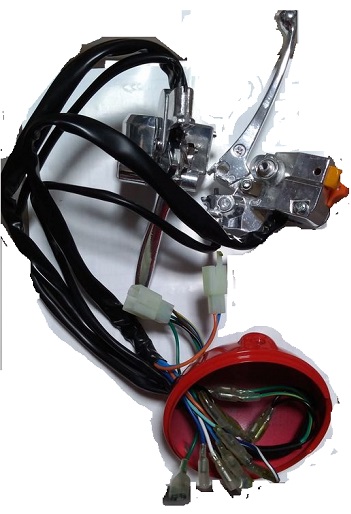

4       El メ インハーネスの え〜と
端子を付替えるかヒューズを 利用してつないでください。
リレーの有ったZ31Aでの共用を考慮してのためです。
(尚メインキー仕様では端子の付け替えなく配線できます)
   ハンドルスイッチ現行版でのハンドルスイッチはホルーダーのストッパー部凸は削ってください
    El ホーンの秘密!?

アマ通販メーター、電子ホーンの電 池
 12vバイクホーン用の配 線が隠されていた!
メーター は”LR44”電池を。 電子ホーンは”単5サイズ12V乾電池”を使用して ください。100円ショップに有ります。 CK価@150(高)


7

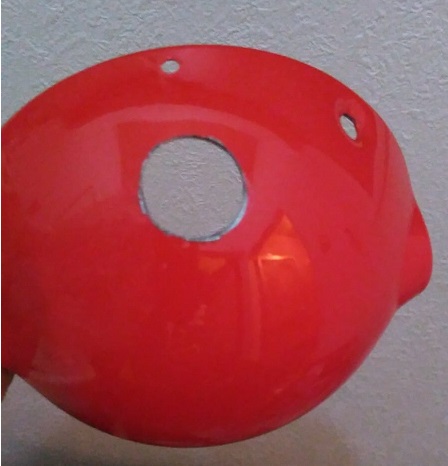

配 線図
プラスを
、 アースを
としています。
 ST31,36  X36, Z31A-Aset    (旧ページはこちら)
参考配線要領
きれいな配線図は書けませんので参考としてくださ い)
opの"9LEDウィンカー"は黄色キイロがプラスです。間違えぬよう注意を
以下は旧モデル
●  CZ70 と Z31(35)M 旧X35 系(Z35J)
● 旧X35 系 の配線要領あん ちょ こ(編集中)
  CZ配線の参考にも
● (Z31A  Bset の自作配線補助情報
バッ テリ-は秋月電子から購入でき ます。
Ckでは配線 図は不得意項目のため申 し訳ありません
8. 安全

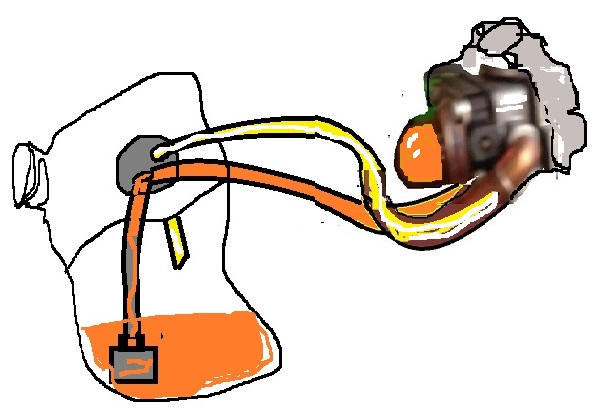

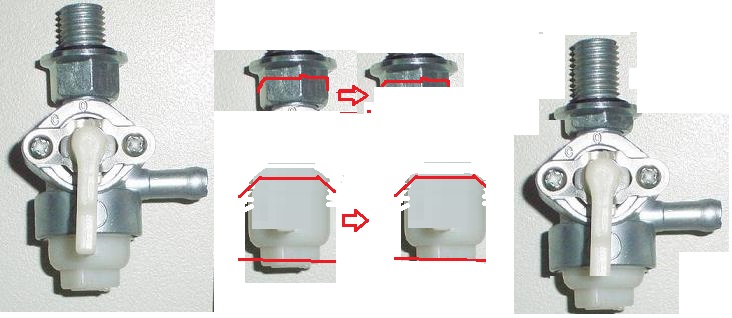

燃料系統に使用するパイプはエンジンのキャブレターに初めからついている黒い燃料チューブを使いたいところです。残念ながらこれは調達することは今のところ難しいようです。部品を探すと長めの物もあるようですのでそれを工夫してつなぐのが良いかと思います。

確実な作業とメンテナンスや点検が守られるのであれば、市販の耐ガソリン性の透明チューブを使うことで対応出来ると思います。よく確認して選んでください。 使用後はガソリンを仔猿から抜き去り、市販の金属製の燃料タンクに入れるなど法律に従って安全に十分注意してください。火気のない換気のいいところに保存してください。
8.1
CZ以外はリヤフォークあるいはフレームにブレーキトルクストップボルトを組みつけてください。 ナットはなるべくOPのM8ジュラナットを使用しておしゃれにしてください。
8.4
        ポリタンク変形

 X36 ST CZなどポリタンクの変形加工要領
8.5   アルミタンク

              エンジン 始動
ピコピコ  バイクで初めて

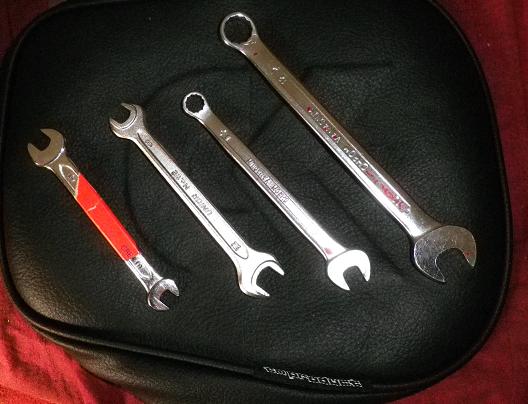

10    Z 工具は?
工具の準備
11
ステップ組付け
ドライバーを使おう
12           フロントフェンダーのアップ
 ゴムナットを利用しよう。

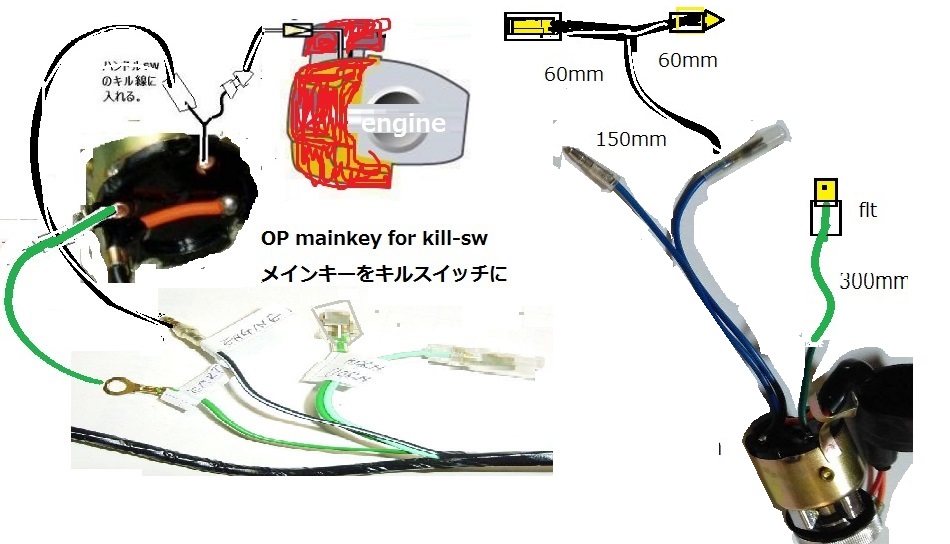

13  メインスイッチ
 配線追加でエンジンキル ス イッチとしてつかえます。 配線追加画像追加
ブレーキパネ ル
  ブレーキパネルの組立て方
15 E 単3電源
LAXのページ下段参照
16   e 世界最小ACG発電機
 発電機組込
17 Bkit リムのホイル 組立

●鉄リムのハブと接する径をヤスリなどで削って、径を少し広げてください。

●またブレーキドラム側鉄リム仕様場合は、ブレーキドラム内側に入るスペーサーの内径部分ヤスリで削るなどして組み立ててください。

ブレーキドラムとの間にスペーサはシリコンなどで接着するとやり易い。
18  組立イメージ x35/6系  z31 st35/6  簡易印刷用 St

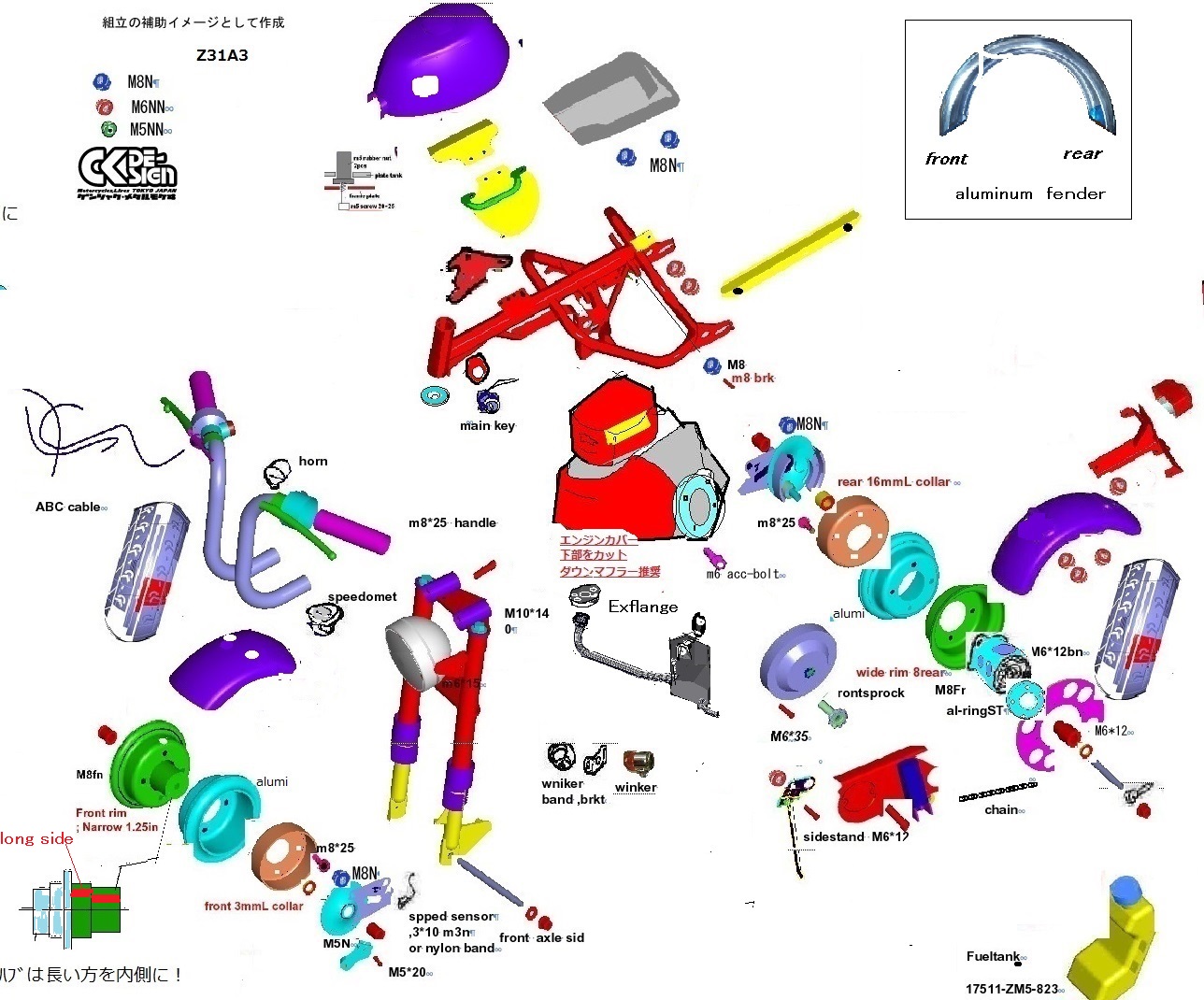

z31a3 暫定イメ−ジ図
czポンチ

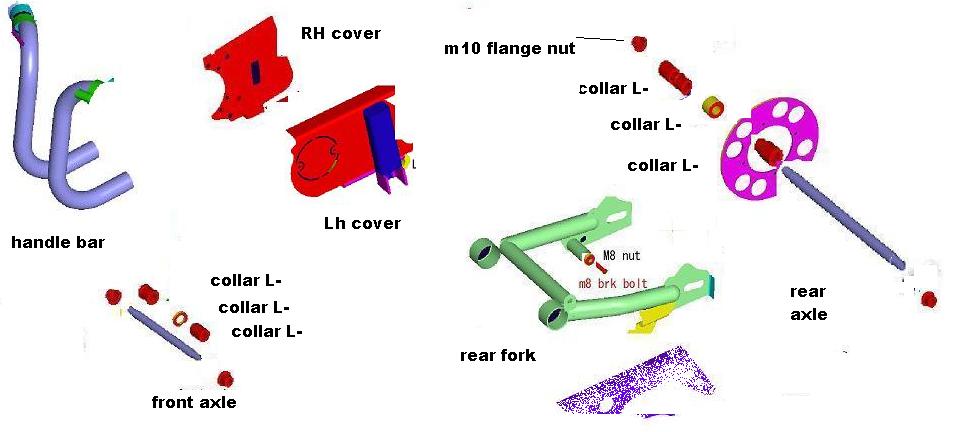

19 車輪カラー構成
フロント、リアx36系  リア st36系 フロント、リアZ31A系

フロントアルミリムOPのとき

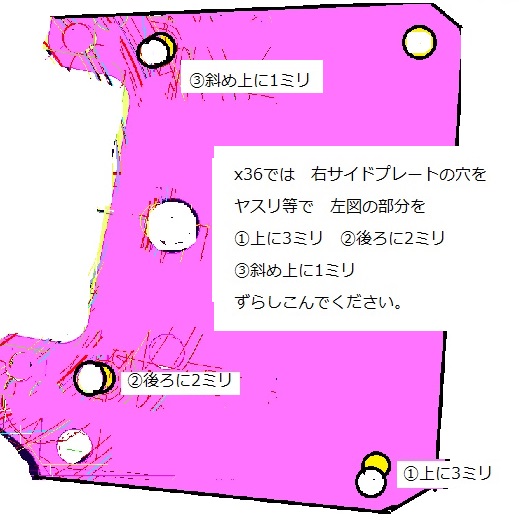

20   X36ST31/.36
右engブラケット

穴修正をお願いします。 図
21 新X36,ST36
軽加工

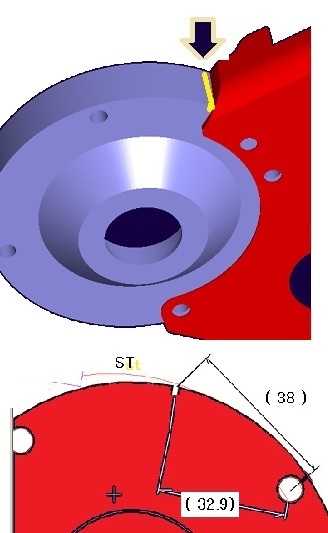

36版においては クラッチの上部を一部ヤスリなどで削ってください

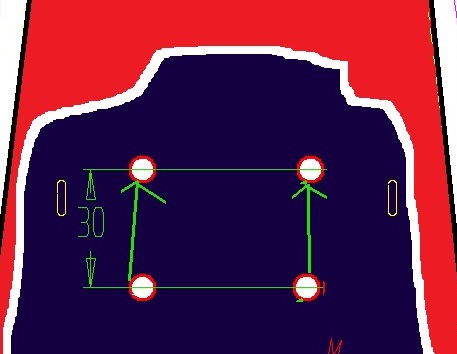

ST-Rーのリアフェンダーの取付け穴が開いていませんので 参考図をもとに6ミリの穴 2個開けてください  右側のエンジンプレートの穴は 若干修正してください


22 ST36R シートブラケット

ST36Rの シートブラケットは シート内幅より広い外側の部分は 切らずに曲げてください。 外側の穴は スーパーワイドシート用の 取り付けの場合に使います

23 おっ と better 17511-ZM5-823   fueltank 横       83551-300-000    grommet
38110-gfc-890  ホーン comp

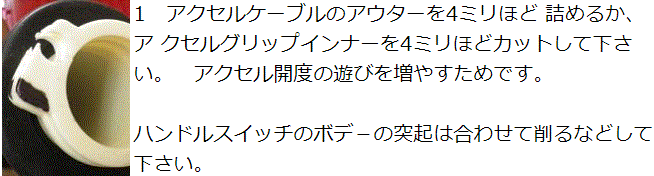

24 ケーブル とうし方は確認。
アウターをカットするなどして仕上げしてください。
アクセル12mm ●アクセルケーブルはモンキ用が使えそうです。


24.5 重複情報集

組み辞書 - Ko-zaru

25 車載アイデア
26 展示台を作ろう

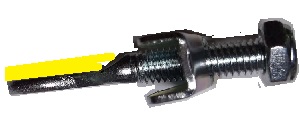

27 チェンカッター 甘ゾン等で25番用

カタヤマ チェーンカッター CK2 など

28 ネジ類規格 組立には専用ボルトは入っています が、標準ボルト類が足りない場合はホムセン、バイク店にてミリ基準品を補充してください。ボルトナットを購入する場合、特別表示部を 除いて、ミリの標準か細目ネジを使用しています。(m5*0.8 m6*1.0 m8*1.25 m10*1.25)   X36ネジ表
29 工学の基礎編

以前単行本用に記した現行の一部か ら
