仔猿ってこんなバイク
メインキーを装着した場合の例です   st31 20130128

配線はウインカーのリード線, z 31 a はテールランプの配線を先に色をマーカーなどで塗っておくと分かりやすく作業が進められます

Bキッドでの配線自作は参考にして進めて下さい。

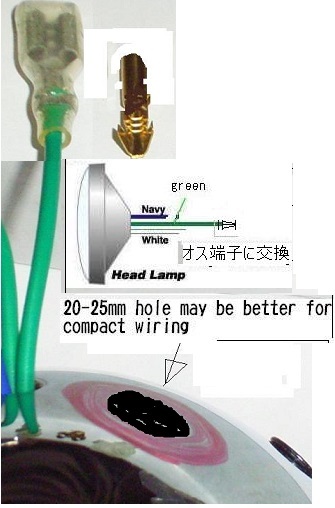

ヘッドライト

change  terminal
to male type.

TIPS ; For better storaging
aroud wire ,
make bigger hole on headlight



ヘッドライトのダブルメスはシングルオスにしてメインハーネスにコネクト



ウィンカーは後ろと同じ色合わせです。(右が水色、左はオレンジ色)

 キルスイッチはメインスイッチに配線追加です。(私のもしてませんが)

● メタルヘッドライトケース(OP)では端子の 付け替えは施工済みのため必要ありません

● 配線収納用にライトケースに20ミリ程度の穴を開ける裏技があります。

i
RH switch 、
LH switch、 main−harn
brown wire left and right be connected and brown from  main harness.


分かり にくい部分は下記
1 赤/黄 、 茶/白は 使用しません。
2 青白は左右をつなぎます。
3 黒も左右をつなぎます。
 左からの黒の片方はオス端子にするなどしてください。
(ライト、ウィンカーの電源となる)
4 stop SW の電源用になります。
5 ホーン用電源で12vホー ン(OP)用

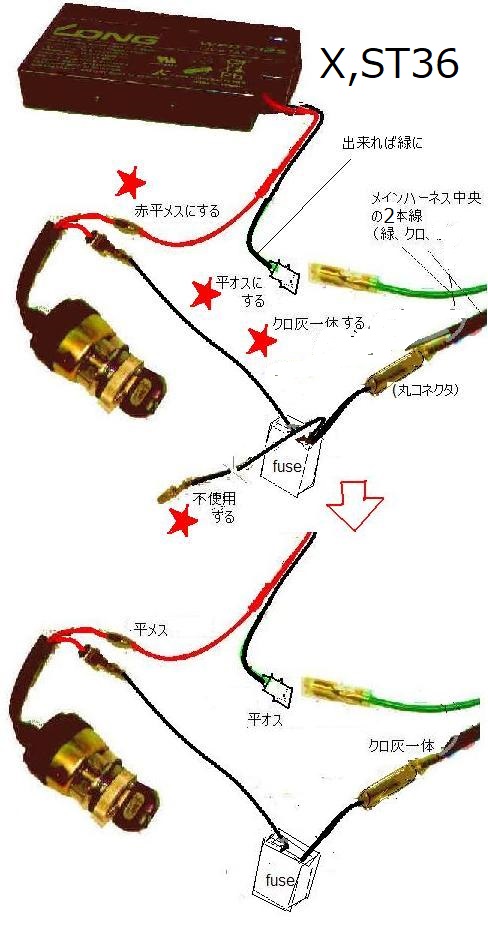

メインキーSWとバッテリーの間にヒューズが入るように します。





電源部 メインキー、ヒューズ


* repalce male to female terminal to + battery termina.

* connect fray and black cable or use fuse  piece.

● 端子は オスメス適時付け替えてください。
STではメインハーネス後部は長穴を 通じて後方に。

ウィンカーのリード線はグレーは 右顔 水色に左顔オレンジ色に塗ってください 若草色は濃い緑色に塗ってください。


ウィンカーは結線前に単品で点灯確認してから、作業をしてください。

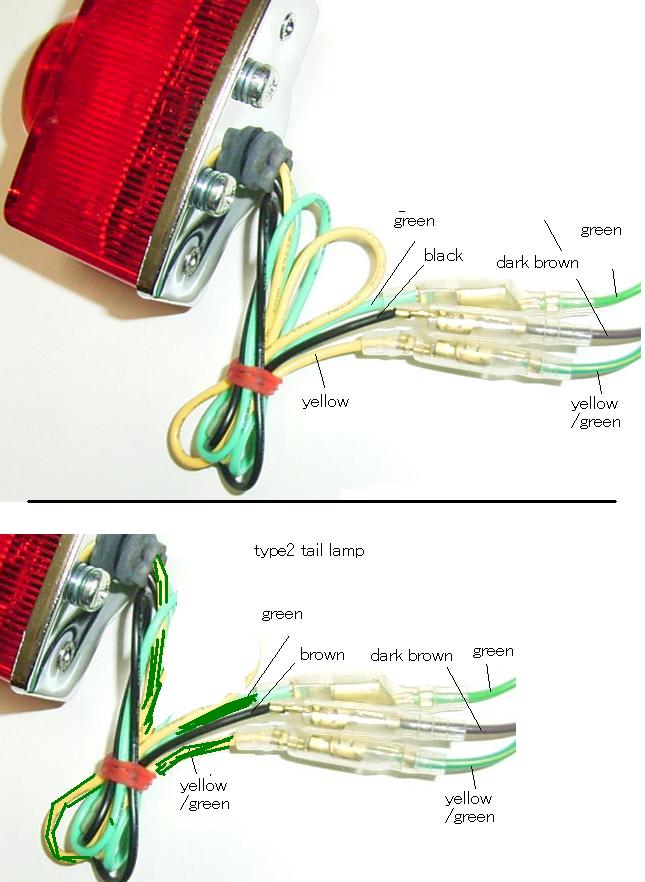

● テールランプ 配線はtype1は近似色に (黄色は黄/緑に、黒は茶に) とtype2は色どうり

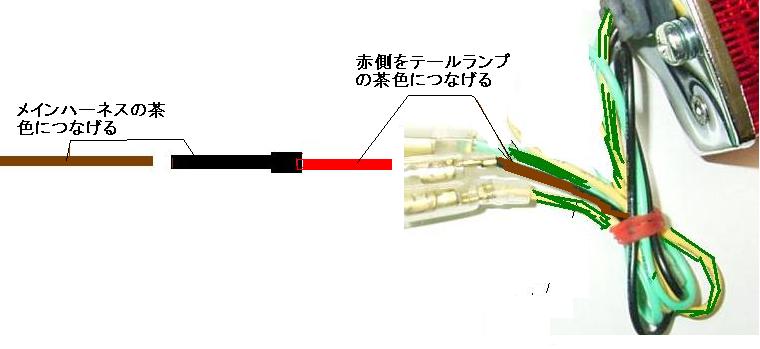

● オプションダイオ-ド
この停車時昼間点灯機能ダイオードは図のようにテールランプの中間に入れます。向きに注意(単 品;¥800)
CKのLEDテールランプは国産車では一番早く採用しました!!。
停車中に相手車両からよく見えるように、ストップランプが点灯しているときにはヘッドランプが
点灯するようにしています。

この停車時昼間点灯機能はダイオードを入れることで、キャンセルできます。
(ダイオード OP;¥800)


Z31a ではテールランプからの赤色は茶色に、
黄色は黄色/緑に 塗ってください。  Z31Aではアースをペイントをはがすなどしてアースを確保してください。



elec
MKEYLAX.JPG - 20,433BYTES

参考情報 ; 配線長はSTでは40cmほど長くしてください。

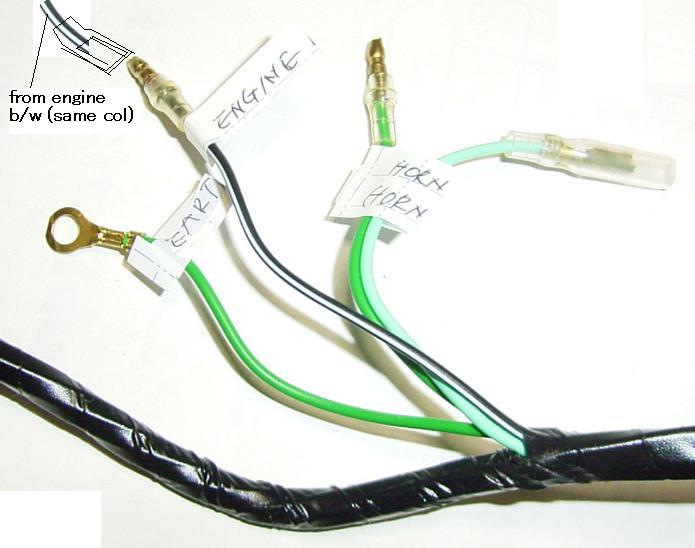

メインキーを配線を追加して エンジンストップの機能を追加することができます。
kozaruのメインスイッチ 工夫






色は違ってますが、
電気の流れ方は同じですので、
参考になればと画像をおいておきます。

メインキーを装着した場合の例です
