ポリフェンダ -カッ トの絵図 | 模型用鋸で数十倍の時間を掛けて(笑)
チマチマと切り出します。カッターで丁寧が意外といい。 |

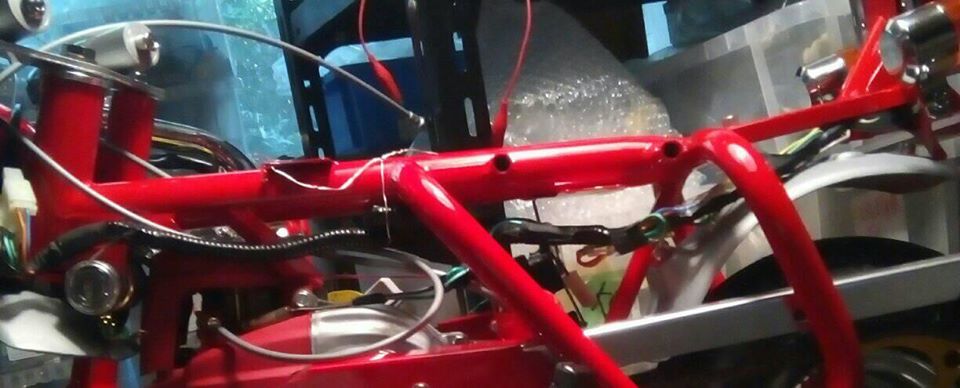

El メ インハーネスの え〜と
| 端子を付替えるかヒューズを
利用してつないでください。
リレーの有ったZ31Aでの共用を考慮してのためです。
(尚メインキー仕様では端子の付け替えなく配線できます) |
El ホーンの秘密!? アマ通販メーター、電子ホーンの電 池 | 12vバイクホーン用の配
線が隠されています。
|
配 線図
プラスを黒、アースを緑としています。 |
|
E エンジン 始動
| ピコピコ バイクで初めて
|
Z 工具は?
| 工具の準備
|
F ステップ組付け
| ドライバーを使おう |
F フロントフェンダーのアップは
| ゴムナットを利用しよう。 Z31aはアップです。
|

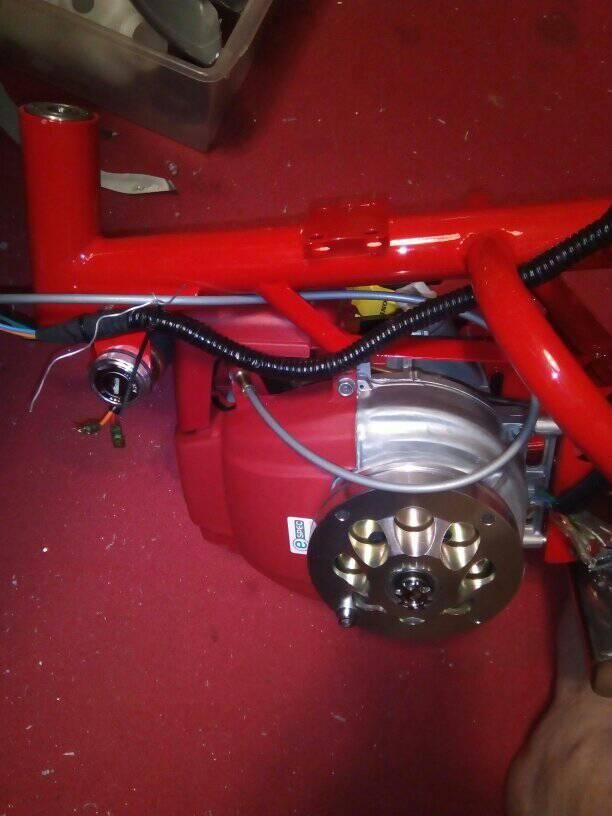

E メインスイッチ
| 配線追加でエンジンキル ス
イッチとしてつかえます。 z31A の キー取り付けブラケトはM5deタップで取り付けてください。 |
wブレーキパネ ル
| ブレーキパネルの組立て方
|
E 単3電源
| LAXのページ下段参照
|
W Bkit 鉄リムのホイル
組立
|
●鉄リムのハブと接する径をヤスリなどで削って、径を少し広げてください。
●鉄リム仕様(ブレーキドラム側)の場合は、ブレーキドラム内側に入るスペーサーの内径部分もヤスリで削るなどして組立ててください。 鉄リムには”4”ミリ穴を開けてマグネットを取付けてください。センサーとの隙間は4ミリ以下に。
ブレーキドラムとの間にスペーサはシリコンなどで接着し
てください。 |
| Z 31a 3の俗称AKB タイプ でのフロントブレーキブラケットはリアブレーキのブラケットと共用です。センサはパネルとブラケット間にぎりぎり差し込みます。 なぜそうなっちゃったというと、それで発表した写真が有名になっちゃったからで変更できないんです笑。 ひふみも同様となります。
|
組立イメージ | x356系 z31 st356 簡易印刷用 St |
車輪カラー構成
| リアx36系
リア st36系
|
おっ
と better | 17511-ZM5-823
fueltank
横
83551-300-000
grommet
38110-gfc-890 ホーン comp |
|
|
チェンカッター
| 甘ゾン等で25番用
カタヤマ
チェーンカッター CK2 など
|
ネジ類規格
| ホームセンターなどでボルトナットを購入する場合、特別表示部を
除いて、ミリの標準か細目ネジを使用しています。
|
|
|
Z31a
| z31a用に、補助にMの組立が近似してますのでMのページも参考にしてください。 |
|
|
|
|
|
|
