仔猿ってこんなバイク
メインキーを装着した場合の例です   X35

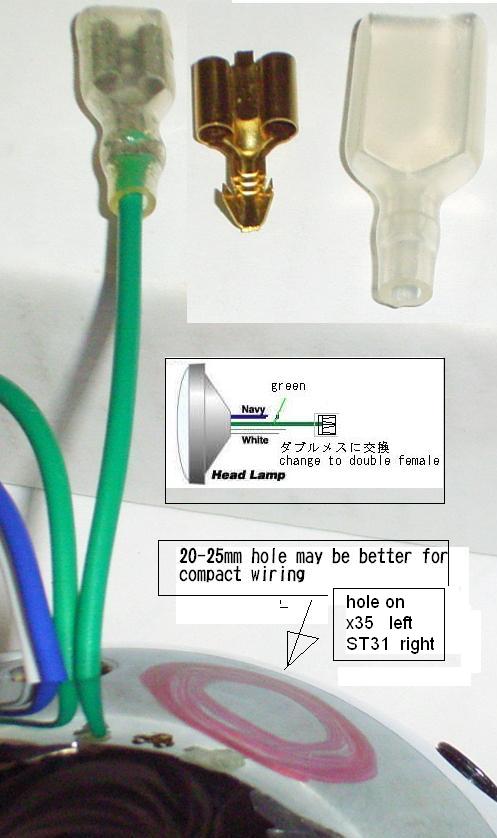

change  terminal
to double type.

TIPS ; For better storaging
aroud wire ,
make bigger hole on headlight
.
i
* repalce male to female terminal to + battery termina.


* connect fray and balck cable or use fuse  piece.



メインハーネス後部は長穴を 通じて後方に。

black to gray

CKのLEDテールランプは国産車では一番早く採用しました!!。
停車中に相手車両からよく見えるように、ストップランプが点灯しているときにはヘッドランプが 点灯するようにしています。

この停車時昼間点灯機能はダイオードを入れることで、キャンセルできます。
(ダイオード OP;¥800)




この停車時昼間点灯機能ダイオードは図のようにテールランプの中間に入れます。向きに注意(単 品;¥800)

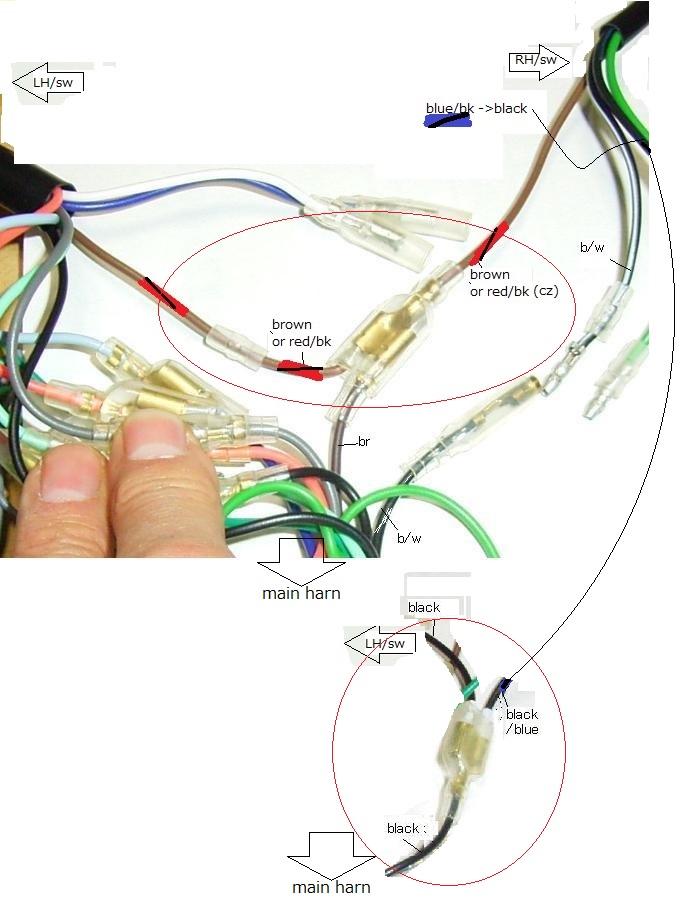

electric wiring is headache
RH switch red/bk to LH switch red/bk 、

RHswitch blue/bk to
Main-harn  black

re/bk may blown in classic lot .

RH switch and stop switch

Left swich wires.

)water blue -marin blue)

gray in winker lamp connect to blue or orange


middle area,
for horn is optional use when you got some 12V horn


参考情報 ; メインキーを配線を追加して エンジンストップの機能を追加することができます。




エン ジンアース線で制限される範囲で、前の方ににハーネスを位置する。




x35 での配線図です。



 メインキーを付ける場合は点線を参考 にしてください。x35z35jcz7035m基本 は全機種同じです。









































 左右ハンドルswの茶色線を互いに結線するのが分かりにくいか な?メ インキーを装着した場合の例です


実物的に描いた配線図です。


エネループ系のセット要領です。

画像ではやっていませんが、単3をずれないようにビニールテープや輪ゴムで
巻いてやるとよいようです。

電流電圧などにも注意して使ってください。
