X36関係 追加情報   GX31も追加中段

 ---リコイ ル アルミ削り出オプション品 GX35

1 元のプラケースのリコイルの中身を取り出します。

紐を取ってからはずします。
そっとリコイルの中身をフリ−にして、中央のねじをはずします。
うまくやると、ぜんまいを飛び出さすに出来ます。

202505ed

プラの完成品を参考に組み直して下さい。

M5のネジ類はステンレスか鉄製を購入してください
コザル 最高の最後までの男のホビー

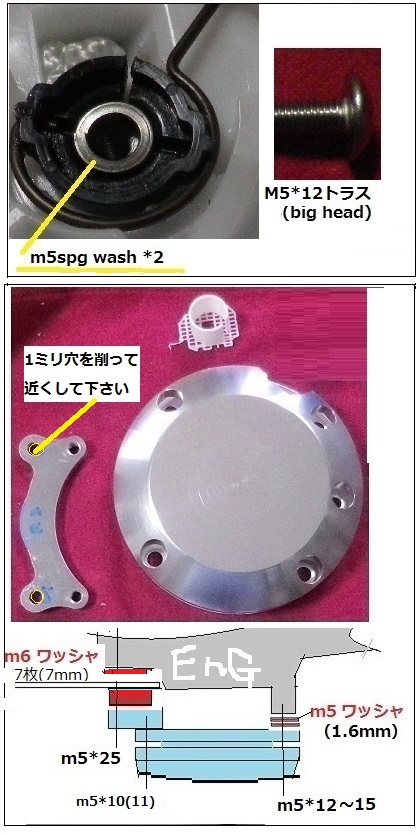

2 リコイル側の中心部のM5は、少 しごりごりの作業です が、ノーマルの止めネジを使うとぴったりです。--ねじ山をだめに し ない よう慎重に作業してください。
(そうの場合M5*12トラス
m5スプリン グワッシャ−は不要になります)、
リコイル側の 中心部はm5スプリン グワッシャ−(外径8.9ミリくらいの標準的なもの)2枚入れて芯とし ます。

リコイルのメカの大事な部分です。黒いパーツが、良く見ると少し口を開いていることを確認してください。

リコイルカバーとリコイ ルブラケットはm5*12で。
相手がアルミですので慎重に。

リコイルとエンジンの関 係の組み付けは図を参考に。

プラの完成品を参考に組み直して下さい。

リコイルの紐用の穴部はヤスリ等で面取りしてください。
できればRになるように丸めてください。

ブッシュを作る場合は、プラステックか、樫などの堅い木がいいかと思います。

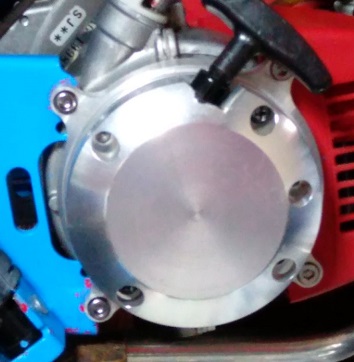

---リコイ ル アルミ削り出オプション品GX31
GX22も
仔猿レース技術の結晶−分かる人向け

リコイルカバー部は ベース フランジに M 5 ×10か12、
4本で固定してください。


ベースフランジの内側を一部エンジンに合わせ てヤスリで隙間を作ってください。 (大きな量ではありませんが、すみません)

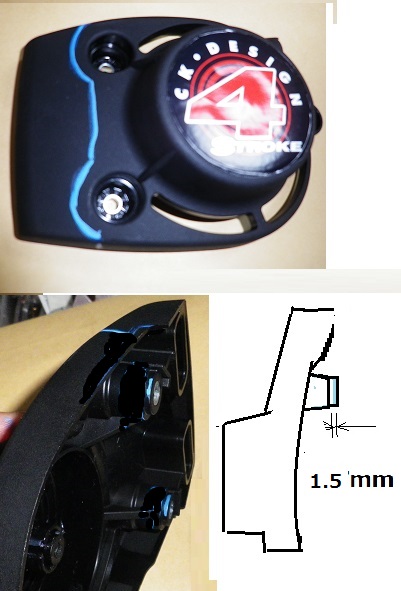

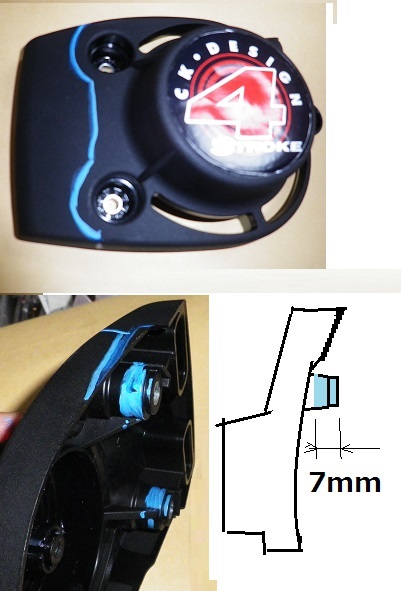

リコイルカバー プラ製使用の場合

取り付け足の部分は
1.5mmカット(図)

走行などする場合は出来る限りオプションになりますが、上段のアルミ製を使ってください。

プラカバー使用での場合はM5*25と、大き目のM6ワッシャーなどを使用します。


x 35 フレームに 36を乗っけた場合は リンク先

----エアクリーナーケース--

フレームと当る部分をカットしてください。
カッターで切れます。

大きく切って穴が問題になるときはアルミテープなど利用して手当てしてください。

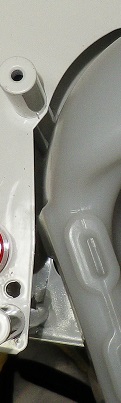

----ST36の場合の燃料タンク

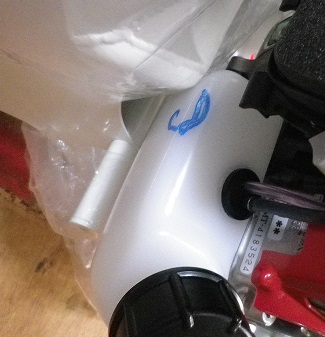

st36ではフレームと当る部分を凹ましてくだ さい。(穴等あけないように)
または推奨タンクを利用してください。
