　　C25の組立順序　メモ

0	組立一般情報版(組立は楽しんで..　斜め読みでも）　Generaly assembling

	c25ひふみの組み立て暫定ページ　　　　　　260303ｴd ここではすでに仔猿オーナーの方への取り急ぎの情報を書いてます --エンジン搭載-- ●C 25ではエンジン搭載時エアクリーナー後部の一部をフレームパイプに当たらないように少しカットしてください。穴はアルミテープなどで埋めてください。 ●　簡易型トルクアップエアクリーナーカバーは希望があればお作りします。これは ST 、36 X などにもGX 35であれば使えます。ヘッドパイプの上部は同梱の M 10 平ワッシャを3枚重ねて使ってください。 ●エンジン右のステッププレートとフレームの間のスペーサーは M 6 平ワッシャーを重ねて組み立ててください。 --キーブラケット-- オプションのキーブラケットはオプションとなります。ミニカバーも用意しています。アルミ製のオプション燃料タンクはフューエルゲージが付けられます。フューエルゲージはアーム長などを調整してください。参考部番 175…- -000 　--フロントフォーク-- ヘッド部のボルトは頭を下にして図のように組みますこうすることでワイヤリングとケーブルの納めが良くなります.アルミ削り出しカバーはオプションで用意します --ケーブルとワイヤーハーネス-- 　ケーブルとワイヤーハーネスの通り方は各画像を参考にしてください。　シート下部（フレーム内部）の配線始末を画像添付してあります。リアケーブルはメインスタンドなどもあるので現在の図面を参考にしてください。 --リアフェンダーリアフェンダーはサイドプレートをアルミ板などで作ると綺麗になります。オプションのアルミフェンダーは3 D プリンター製で今のところ準備始めています。 --ウインカー-- ウインカーはややこしいですが画像のようになりますバンドは2C 25系は小さいです。ただこれは CZ や他の機種にも応用できると思います。 --ナンバーブラケット-- ナンバーブラケットはアルキャリア OP をつけた場合ラフェンダーとの間にスペーサーが欲しくなるので 3 d プリンター物が用意されます。 --シート-- 先にシートボトムプレート単体でヒンジを仮組みしプレームとの関係を把握してください。シート開口を大きくするためにシートボトムプレーと先端下部を5ミリぐらいカットして形を整えるのもありでしょう。（図）シートは加工要領のページを見てください。　スポンジの表面、サイドコーナーを残すように利用するようにした考えです。少し多めに切ってからカットする方が失敗を考えると安心でいいと思います。　シートはアウトスタンディングさんなどで売っている汎用シートのスポンジを使うのが楽です。分解する時にシートの構造も勉強にしてもいいと思います。　スポンジの接着は G 80などがいいと思います。　シートレザーはタッカーなどで順次止めていきますが、最初何点かで留めてやり直ししたりして進めるといいでしょう。前後のかぶり具合はいいか？、左右のズレはどうだろうか？その辺を気にしながらセットしていくのがいいです。シートレザーは単品で少し余分がありえます。C 25 キットが届く前に先に注文しておいてもいいかと思います。　シートヒンジ取り付けは M 6×20六角ボルトを DIY使用してください。 --ヘッドライト-- ヘッドライトケース　ヘッドライト、ポジションランプはアウトスタンディング販売のものを模型加工して使用します。　ヘッドライトケースの上下サイドなどをカットしてください。取付け穴は添付図を参照にしてください。　ポジションランプはケースはオプションで3 D プリンター物が用意されます。ランプは車などで多用されるt10 タイプを予定してます。ソケットが大きいので配線を作ったりしてください。 --リヤフォーク-- ロンスイ仕様の場合は 7-74で142 リンクギリギリてす。おすすめはそれに RCB リアサスペンションが長期の使用ではいいかと思います。　エンブレムなどは仔猿のとトライなものを現在作成進行中です。 ●ひふみでは正しくも個人の自由な発想で安全にマナーよくオリジナル活動ができるように設定を挿入し考慮しています。いろんな CK オリジナルが出るのでそれも活用してください当ページは暫定ページとして順次アップします。

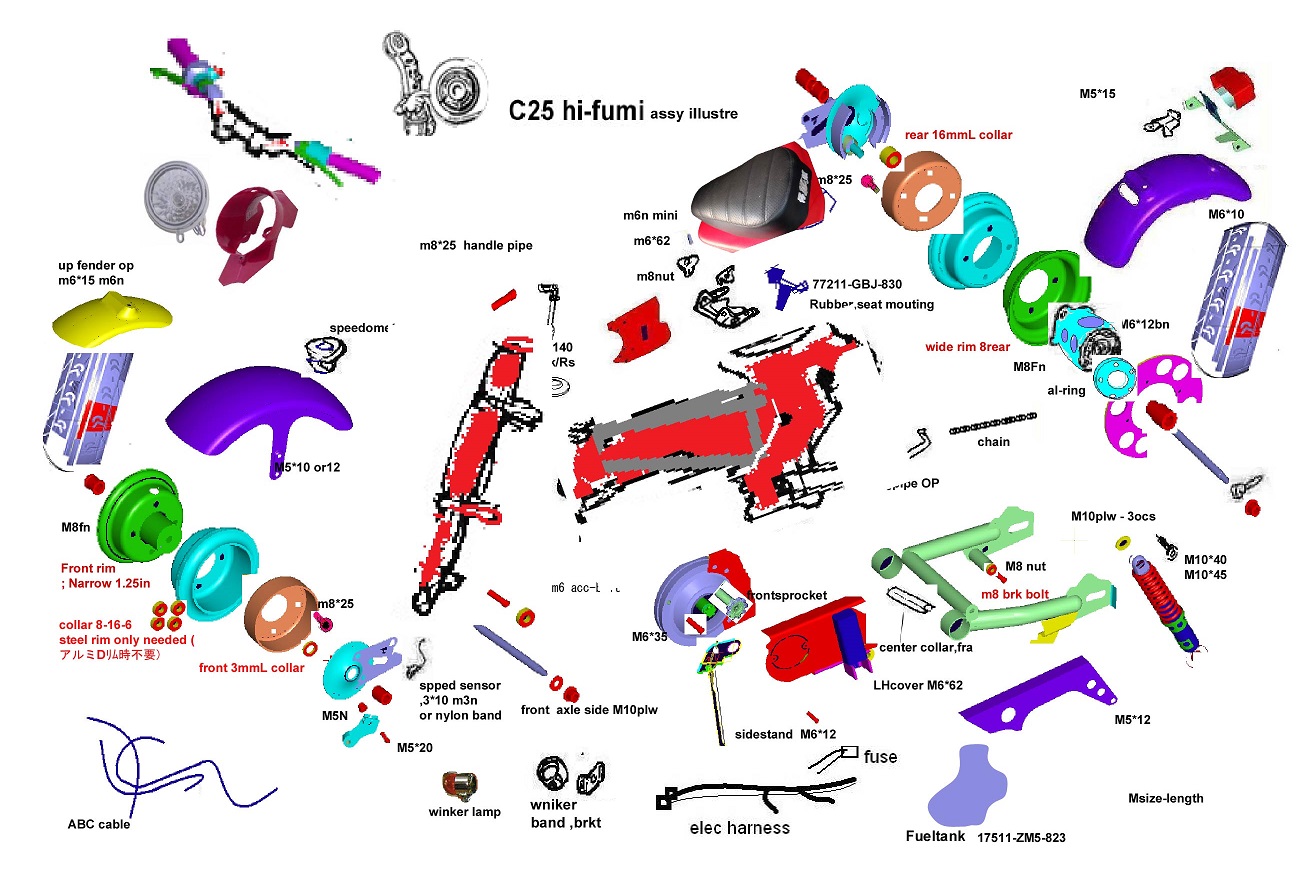

123-C25	Ｃ25 一二三　　組み立て概念図（未完）　　組立　情報順次掲載　一部建設中

	リヤフェンダ　Xポリタイプ使用の型紙用図　リンクpdf
	メインスタンド　組み立て

6 -OP

オプション等の組付け　(準備中)

アップマフラー35系
ダウンマフラー取り付け
アルミフェンダーも組立　
フロントアルミリム

組立stdと異なりますので

メインスタンド　組み立て

7 -Elec

配線図　プラスを黒、アースを緑としています。
Ckでは配線図は不得意項目のため申し訳ありません
。
OP の"9LED ウィンカー"は黄色キイロがプラス,
黒がマイナスです。間違えぬよう注意を

assy3
8 - -　はやみ表　作成更新中

1 リコイル巻直し

36系での巻き直し入替え(思うより出来る)　（ページ作成中)（Ｘ36付記事項も追記中)
36系リコイルカバー（プラ製)取付要領も記載

2
36 系エンジンの搭載など。

●リコイルカバー；標準のリコイル仕様の場合は取付ブラケットに合わせて一部カットが必要となります。ポリタンク使用の場合はタンクはヒートガンなどで修正。

●エンジンホールドの右側のプレート；31.35.系と共用のため、画像を参考に不要な部分をエンジンに当たらないようにカットしてください。
カットするのが困難な方は事前に言っていただければ ck で加工依頼しまして準備します。　36専用品は企画中です

2.1　アクセルケーブル　エンジン側

エンジン搭載時の先にやっておくが楽
----
アクセルケーブルの先っぽは キャブレターについている丸いマイナスネジの頭みたいな大きいのがありますので、そこに通るようになってます。
片側がしかも大きい穴になってテーブルの頭のが引っかかるようになってます小さいのでよく見てください。 ru

2.2 　フロントスプロケット

フロントスプロケットは仮組みですので奥の方まで入るようにしてください。回す場合はここから

2.3　リヤスプロケット

組立前に歯先をちょこっとヤスってください。

3 ポリフェンダ -カットの絵図　

模型用鋸で数十倍の時間を掛けて(笑) チマチマと切り出します。カッターで丁寧が意外といい。　

4 El メインハーネスの　え～と

●端子を付替えるかヒューズを利用してつないでください。リレーの有ったZ31Aでの共用を考慮してのためです。（尚メインキー仕様では端子の付け替えなく配線できます）
●エンジンからのキルスイッチ用の端子は小さくしてつなげてください。

5 ハンドルスイッチ

現行版でのハンドルスイッチはハンドルに穴を開けて位置決めしてください。
ホルーダーのストッパー部凸は削って組む場合はしっかりと組みつけてください。

6 El ホーンの秘密！？

アマ通販メーター、電子ホーンの電池

　12ｖバイクホーン用の配線が隠されていた！
メーターは”LR44”電池を。　電子ホーンは”単5サイズ12V乾電池”を使用してください。100円ショップに有ります。　CK価＠150（高）

電子ホーン自転車ベルでアマゾン検索

7
配線と　図　
プラスを黒、アースを緑
としています。

　ST31,36 　X36,　Z31A-Aset 　　　（旧ページはこちら）
参考配線要領　きれいな配線図は書けませんので参考としてください）

opの"9LED ウィンカー"は黄色キイロがプラスです。間違えぬよう注意を

●　エンジンからのキルスイッチ用の端子は小さくしてつなげてください。

以下は旧モデル

● 　CZ70 と Z３１（３５）Ｍ、旧X35 系（Ｚ３５Ｊ）　

●　旧X35 系の配線要領あんちょこ(編集中)
CZ配線の参考にも

●　（Z31A Bset の自作配線補助情報

バッテリ-は秋月電子から購入できます。　

Ck では配線図は不得意項目のため申し訳ありません

７.1 配線前

参考に　前　配線取回し例　配線準備一例

７．２　配線ラーメン

　ヘッドライト部分の配線は始末に困ります。そこで余ってしまう配線はヘッドライトの中に収納を考えます。
ヘッドライトケースの穴をタケノコ工具などで 20 mm 程度に拡大し、穴の所ところのバリはテープかゴムグロメットで養生します。　白いカプラーだけがヘッドライトの外に露出するようにできます。ヘッドランプから出てる3本の線も短くした方が楽です。もちろん組立後、細い線に変えたりすることも良い方法です。

8.　安全

燃料系統に使用するパイプはエンジンのキャブレターに初めからついている黒い燃料チューブを使いたいところです。残念ながらこれは調達することは今のところ難しいようです。部品を探すと長めの物もあるようですのでそれを工夫してつなぐのが良いかと思います。

確実な作業とメンテナンスや点検が守られるのであれば、市販の耐ガソリン性の透明チューブを使うことで対応出来ると思います。よく確認して選んでください。　使用後はガソリンを仔猿から抜き去り、市販の金属製の燃料タンクに入れるなど法律に従って安全に十分注意してください。火気のない換気のいいところに保存してください。

8.1　　　　　　　

CZ以外はリヤフォークあるいはフレームにブレーキトルクストップボルトを組みつけてください。　ナットはなるべくOPのM8ジュラナットを使用しておしゃれにしてください。

8.4
ﾎﾟリタンク変形

　X36　ST　CZなどポリタンクの変形加工要領

8.5 　フューエル系

　　　アルミタンク

ポリタンクの場合（元の)

OP コック小さく法

9 エンジン始動

ピコピコ　　バイクで初めて

10 Z 工具は？

工具の準備

11
ステップ組付け

ドライバーを使おう

12 フロントフェンダーのアップ　　　

　ゴムナットを利用しよう。

13 メインスイッチ

　配線追加でエンジンキルスイッチとしてつかえます。　配線追加画像追加

14ブレーキパネル

ブレーキパネルの組立て方

14.1 rcbリヤサス　組立

RCBタイプリヤサス（OP)の組立、

15 E 単3電源

LAXのページ下段参照

16 e　世界最小ACG発電機

　発電機組込

1７　

フロント　OPアルミリム組立

17.1 フロントホイール組み間違い

フロントホイールの組み間違い一番多いのは、ハブを左右逆に（長い方を外側に）して組んでしまうことです。 長い方は内側（車体左側）に向けます。 カラーが余ってしまう場合なども起こりますので確認してください。

17.5　

Bkit　鉄リムのホイル組立

●鉄リムとアルミハブの場合　ハブと接するリムの穴をヤスリなどで削って、径を少し広げてください。

●またブレーキドラム側が鉄リム仕様の場合は、ブレーキドラム内側に入るスペーサーの内径部分もヤスリで削るなどして組み立ててください。
ブレーキドラムとの間にスペーサはシリコンなどで接着するとやり易い。

17.9 チェン引き
