0	組立一般情報版(組立は楽しんで..　斜め読みでも）　Generaly assembling

4 -X

X36Y系は　旧 X35とST36Rの合作暫定組立て要領を参考にしてください、　

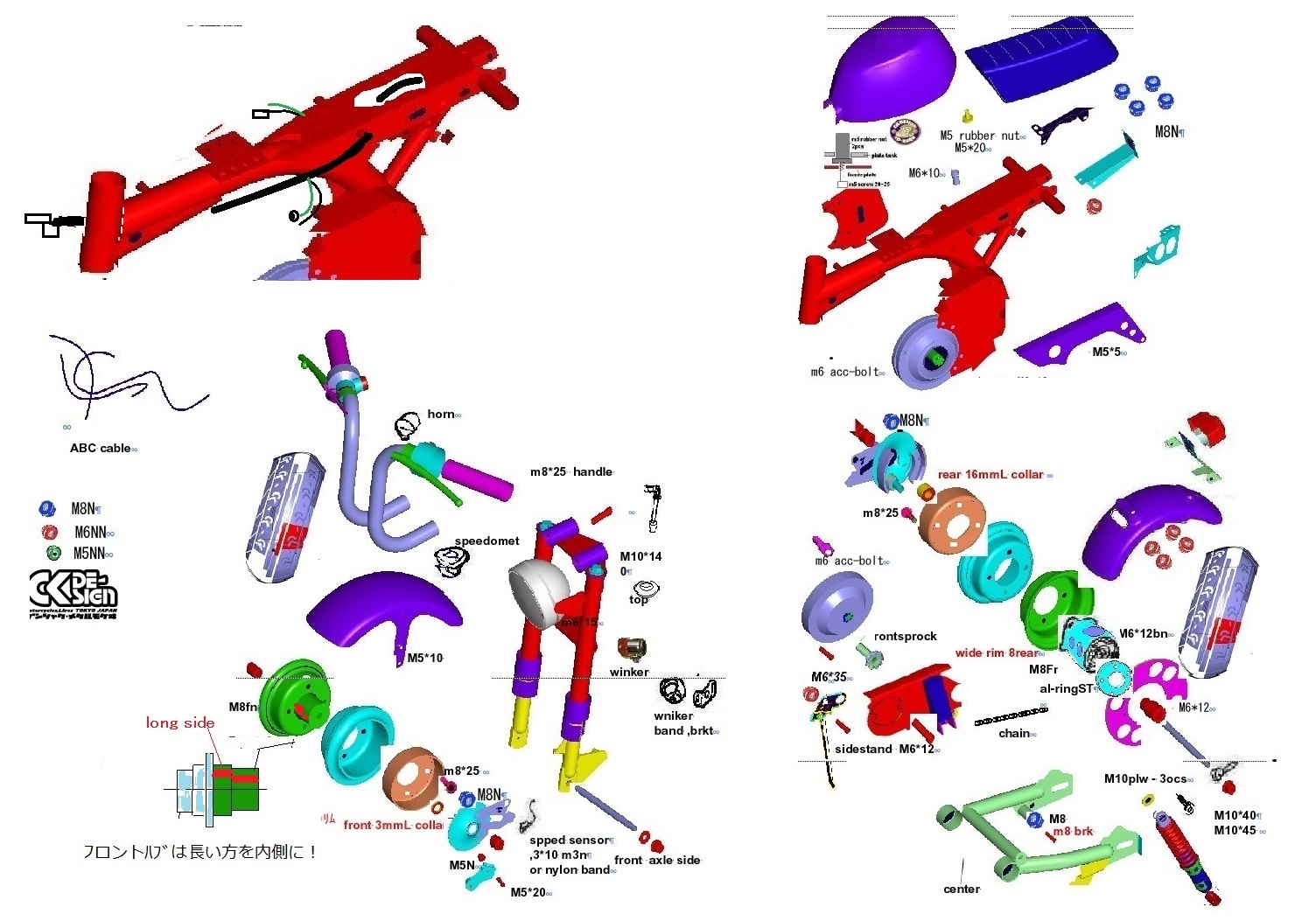

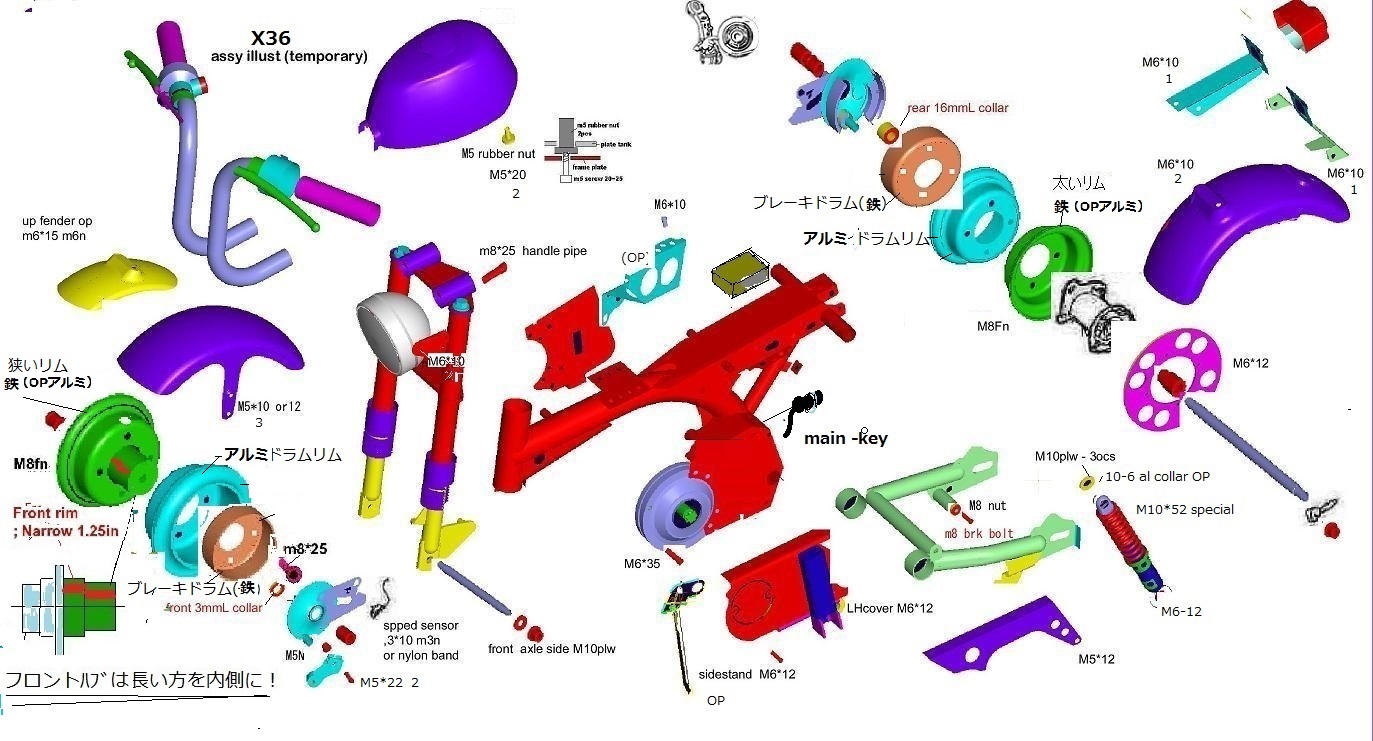

幼稚な組bolt概念図　 assy 　image
　2 　モトモリ-ノ　への　道　美研さん

6 -OP

オプション等の組付け　(準備中)

ダウンマフラー取り付け
アルミフェンダーも組立　
フロントアルミリム

組立stdと異なりますので

7 -Elec

配線図　プラスを黒、アースを緑としています。
Ckでは配線図は不得意項目のため申し訳ありません
。
OP の"9LED ウィンカー"は黄色キイロがプラス,
黒がマイナスです。間違えぬよう注意を

assy3
8 - -　はやみ表　作成更新中

1 リコイル巻直し

36系での巻き直し入替え(思うより出来る)　（ページ作成中)（Ｘ36付記事項も追記中)
36系リコイルカバー（プラ製)取付要領も記載

2
36 系エンジンの搭載など。

●リコイルカバー；標準のリコイル仕様の場合は取付ブラケットに合わせて一部カットが必要となります。ポリタンク使用の場合はタンクはヒートガンなどで修正。

●エンジンホールドの右側のプレート；31.35.系と共用のため、画像を参考に不要な部分をエンジンに当たらないようにカットしてください。
カットするのが困難な方は事前に言っていただければ ck で加工依頼しまして準備します。　36専用品は企画中です

2.1　アクセルケーブル　エンジン側

エンジン搭載時の先にやっておくが楽
----
アクセルケーブルの先っぽは キャブレターについている丸いマイナスネジの頭みたいな大きいのがありますので、そこに通るようになってます。
片側がしかも大きい穴になってテーブルの頭のが引っかかるようになってます小さいのでよく見てください。 ru

2.2 　フロントスプロケット

フロントスプロケットは仮組みですので奥の方まで入るようにしてください。回す場合はここから

2.3　リヤスプロケット

組立前に歯先をちょこっとヤスってください。

3 ポリフェンダ -カットの絵図　

模型用鋸で数十倍の時間を掛けて(笑) チマチマと切り出します。カッターで丁寧が意外といい。　

4 El メインハーネスの　え～と

●端子を付替えるかヒューズを利用してつないでください。リレーの有ったZ31Aでの共用を考慮してのためです。（尚メインキー仕様では端子の付け替えなく配線できます）
●エンジンからのキルスイッチ用の端子は小さくしてつなげてください。

5 ハンドルスイッチ

現行版でのハンドルスイッチはハンドルに穴を開けて位置決めしてください。
ホルーダーのストッパー部凸は削って組む場合はしっかりと組みつけてください。

6 El ホーンの秘密！？

アマ通販メーター、電子ホーンの電池

　12ｖバイクホーン用の配線が隠されていた！
メーターは”LR44”電池を。　電子ホーンは”単5サイズ12V乾電池”を使用してください。100円ショップに有ります。　CK価＠150（高）

電子ホーン自転車ベルでアマゾン検索

7
配線と　図　
プラスを黒、アースを緑
としています。

　ST31,36 　X36,　Z31A-Aset 　　　（旧ページはこちら）
参考配線要領　きれいな配線図は書けませんので参考としてください）

opの"9LED ウィンカー"は黄色キイロがプラスです。間違えぬよう注意を

●　エンジンからのキルスイッチ用の端子は小さくしてつなげてください。

以下は旧モデル

● 　CZ70 と Z３１（３５）Ｍ、旧X35 系（Ｚ３５Ｊ）　

●　旧X35 系の配線要領あんちょこ(編集中)
CZ配線の参考にも

●　（Z31A Bset の自作配線補助情報

バッテリ-は秋月電子から購入できます。　

Ck では配線図は不得意項目のため申し訳ありません

７.1 配線前

参考に　前　配線取回し例　配線準備一例

７．２　配線ラーメン

　ヘッドライト部分の配線は始末に困ります。そこで余ってしまう配線はヘッドライトの中に収納を考えます。　
ヘッドライトケースの穴をタケノコ工具などで 20 mm 程度に拡大し、穴の所ところのバリはテープかゴムグロメットで養生します。　白いカプラーだけがヘッドライトの外に露出するようにできます。ヘッドランプから出てる3本の線も短くした方が楽です。もちろん組立後、細い線に変えたりすることも良い方法です。

8.　安全

燃料系統に使用するパイプはエンジンのキャブレターに初めからついている黒い燃料チューブを使いたいところです。残念ながらこれは調達することは今のところ難しいようです。部品を探すと長めの物もあるようですのでそれを工夫してつなぐのが良いかと思います。

確実な作業とメンテナンスや点検が守られるのであれば、市販の耐ガソリン性の透明チューブを使うことで対応出来ると思います。よく確認して選んでください。　使用後はガソリンを仔猿から抜き去り、市販の金属製の燃料タンクに入れるなど法律に従って安全に十分注意してください。火気のない換気のいいところに保存してください。

8.1　　　　　　　

CZ以外はリヤフォークあるいはフレームにブレーキトルクストップボルトを組みつけてください。　ナットはなるべくOPのM8ジュラナットを使用しておしゃれにしてください。

8.4
ﾎﾟリタンク変形

　X36　ST　CZなどポリタンクの変形加工要領

8.5 　フューエル系

　　　アルミタンク

ポリタンクの場合（元の)

OP コック小さく法

9 エンジン始動

ピコピコ　　バイクで初めて

10 Z 工具は？

工具の準備

11
ステップ組付け

ドライバーを使おう

12 フロントフェンダーのアップ　　　

　ゴムナットを利用しよう。

13 メインスイッチ

　配線追加でエンジンキルスイッチとしてつかえます。　配線追加画像追加

14ブレーキパネル

ブレーキパネルの組立て要領　

14.1 rcbリヤサス　組立

RCBタイプリヤサス（OP)の組立、

15 E 単3電源

LAXのページ下段参照

16 e　世界最小ACG発電機

　発電機組込

1７　

フロント　OPアルミリム組立

17.1 フロントホイール組み間違い

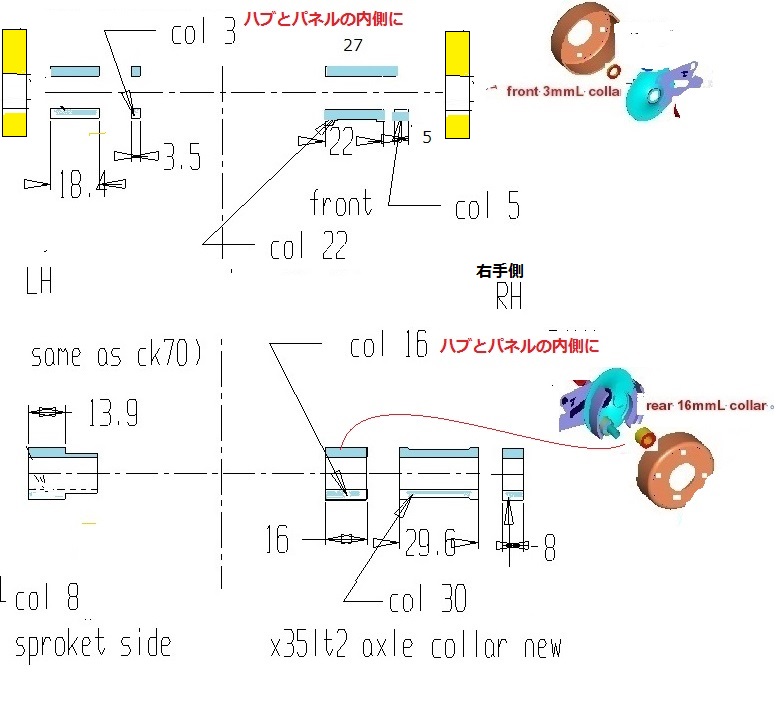

フロントハブは組み付ける前によく見て長い方をマジックなどでマーキングしてください
フロントホイールの組み間違い一番多いのは、ハブを左右逆に（長い方を外側に）して組んでしまうことです。 長い方は内側（車体左側）に向けます。 カラーが余ってしまう場合なども起こりますので確認してください。

17.5　

Bkit　鉄リムのホイル組立

●鉄リムとアルミハブの場合　ハブと接するリムの穴をヤスリなどで削って、径を少し広げてください。

●またブレーキドラム側が鉄リム仕様の場合は、
ブレーキドラム内側に入るスペーサーの内径部分もヤスリで削るなどして組み立ててください。
ブレーキドラムとの間にスペーサはシリコンなどで接着するとやり易い。

17.9 チェン引き
