配線　電気関係　　627ed　配線色追記修正　

ここではcz.70系のLED式ウィンカーランプを使用した場合を記しています。

一体全体なにがどうなっているのか？　予備知識。　作業前に読んでください。

　プレミアム仕様について記載します.　ベーシックモデルでは自作あるいは,OPを活用してください.

●　左側スイッチのボタンswは、標準のホーンを使うときには機能しません。　あとで,何か別モデルの12Vのーンを使用したくなった場 合には,ホーンスイッチとして,使えるよう,配線が設定しました。　●　ヘッドライト内のアース用端子(緑）は端子を普通サイズのダブルにつけ変えてくだ さい。こうすることで,配線をヘッドライトにすこしでも収め,ワイヤーハーネスの処理をまとめる努力をしました。. ●　右側スイッチのボタンswは、　エンジンキルスイッチとして使う設定です。

　

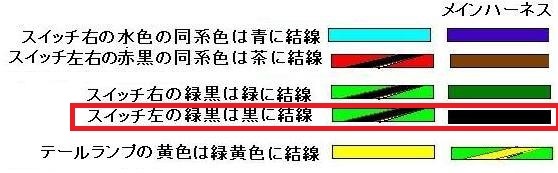

　 ●ハーネス色は、なるべく色は合わせましたが、一部同系色などを使用しています。　　　メイン ハーネスの結線のとき留意してください。


　●ウィンカーは、右が水 色系（あるいは青使用）、左がオレンジ系と考えてください。ウィンカーランプのグレーリード線先端を同色でマーキングしておくと分かりやす いです。

　

でも書いてみます.

1　ヘッドランプ内のグリ-ンの端子は、同梱のダブルのメスに付け替えてください。グリ-ンはアースです.

　ウィンカーからのアースを入れるようにしました。

2　ウィンカー自体での色は、薄グリーンがアースに,　灰色がプラスになります.　これがスイッチからのRL

の線（オレンジ,水色につながります)　（メインハーネスでは水色代わりに青色になっています））　極性を

確かめて使用してください.

頭痛のことを、headache　、フランス語ではマララテット　といいます。


時間無く　暫定です.　ショートに注意してください。   ヒューズをバッテリーとスイッチの間に入れる方法もありそうです。　メインスイッチも配線追加でとエンジンキルにも使えます。

お詫び　設計屋は考えすぎる。

メーンハーネスについて,

1　ホーンをいつか何かのバイクをつける人がいたらとか思って,　若草色の線を入れてしまった

2　Z31Aのことや、ウィンカーがＬＥＤでないときの事も考え,ウィンカー専用電源グレーを入れてしまった.

.3　色がまだ合わせきれない。　メインハーネスの青は水色と考えて結線。　（実は少量手配のためメーカーが動かしきれな い。　資金切れが近いらしいこともあるらしい。）

4　メインスイッチの延長赤線オス端子はメインスイッチの側の赤オス端子とつないでください。　（ヘッドライトの端子交換で出たメス端子に‘ダ ブルはめ‘でOKです。）

5　配線ミスなどでヒューズが飛ばないよう確認して,進めてください.

　

　

　

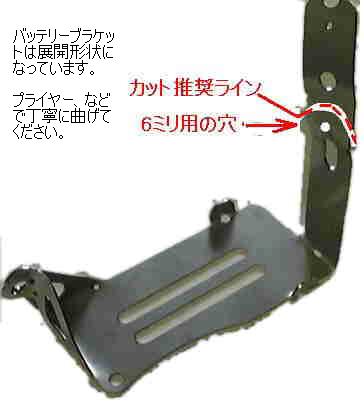

バッテリブラケットは,プレートをプライヤーなどで丁寧に曲げて作成し てください。画像のようにします。

　ステーの先端が曲げてとめるように長くしましたが、, カットしてネジ止めするのもいいと思います.batbks.jpg (17304 バイト)
　

　

ハーネスの前はフロントエレックプレートを利用して、まとめ込みます。　

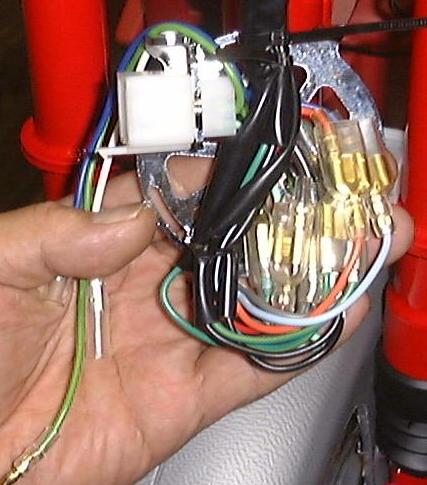

ポイントは　　　‘の‘の字のように、まとめる。　　中央にまとまるハンド ルからの線。　　　　組んだときハンドルの動作に支障がない。fepl.jpg (38966 バイト)


　
